SISTEMA DE ENCENDIDO POR BOBINA GENERADORA.
SISTEMA DE ENCENDIDO POR GENERADOR HALL.
El generador de impulsos de inducción: es uno de los más utilizados en los sistemas de encendido. Esta instalado en la cabeza del distribuidor sustituyendo al ruptor, la señal eléctrica que genera se envía a la unidad electrónica que gestiona el corte de la corriente del bobinado primario de la bobina para generar la alta tensión que se manda a las bujías. El generador de impulsos esta constituido por una rueda de aspas llamada rotor, de acero magnético, que produce durante su rotación una variación del flujo magnético del imán permanente que induce de esta forma una tensión en la bobina que se hace llegar a la unidad electrónica. La rueda tiene tantas aspas como cilindros tiene el motor y a medida que se acerca cada una de ellas a la bobina de inducción, la tensión va subiendo cada vez con mas rapidez hasta alcanzar su valor máximo cuando la bobina y el aspa estén frente a frente (+V). Al alejarse el aspa siguiendo el giro, la tensión cambia muy rápidamente y alcanza su valor negativo máximo (-V) . En este cambio de tensión se produce el encendido y el impulso así originado en el distribuidor se hace llegar a la unidad electrónica. Cuando las aspas de la rueda no están enfrentadas a la bobina de inducción no se produce el encendido.
El generador de impulsos de "efecto Hall" se basa en crear una barrera magnética para interrumpirla periódicamente, esto genera una señal eléctrica que se envía a la centralita electrónica que determina el punto de encendido.
Este generador esta constituido por una parte fija que se compone de un circuito integrado Hall y un imán permanente con piezas conductoras. La parte móvil del generador esta formada por un tambor obturador, que tiene una serie de pantallas tantas como cilindros tenga el motor. Cuando una de las pantallas del obturador se sitúa en el entrehierro de la barrera magnética, desvía el campo magnético impidiendo que pase el campo magnético al circuito integrado. Cuando la pantalla del tambor obturador abandona el entrehierro, el campo magnético es detectado otra vez por el circuito integrado. Justo en este momento tiene lugar el encendido. La anchura de las pantallas determina el tiempo de conducción de la bobina.
Esquema de un generador de impulsos de "efecto Hall" y señal eléctrica correspondiente.
Para distinguir si un distribuidor lleva un generador de impulsos "inductivo" o de "efecto Hall" solo tendremos que fijarnos en el número de cables que salen del distribuidor a la centralita electrónica. Si lleva solo dos cables se trata de un distribuidor con generador de impulsos "inductivo", en caso de que lleve tres cables se tratara de un distribuidor con generador de impulsos de "efecto Hall".Para el buen funcionamiento del generador de impulsos hay que comprobar la distancia entre la parte fija y la parte móvil del generador, que siempre deben de mantener la distancia que nos preconiza el fabricante.
SISTEMA DE ENCENDIDO DIS.
El sistema de encendido DIS (Direct Ignition System)
El sistema de encendido DIS (Direct Ignition System) también llamado: sistema de encendido sin distribuidor (Distributorless Ignition System), se diferencia del sistema de encendido tradicional en suprimir el distribuidor, con esto se consigue eliminar los elementos mecánicos, siempre propensos a sufrir desgastes y averías.
Además la utilización del sistema DIS tiene las siguientes ventajas:
- Tiene un gran control sobre la generación de la chispa ya que hay mas tiempo para que la bobina genere el suficiente campo magnético para hacer saltar la chispa que inflame la mezcla. Esto reduce el numero de fallos de encendido a altas revoluciones en los cilindros por no ser suficiente la calidad de la chispa que impide inflamar la mezcla.
- Las interferencias eléctricas del distribuidor son eliminadas por lo que se mejora la fiabilidad del funcionamiento del motor, las bobinas pueden ser colocadas cerca de las bujías con lo que se reduce la longitud de los cables de alta tensión, incluso se llegan a eliminar estos en algunos casos como ya veremos.
- Existe un margen mayor para el control del encendido, por lo que se puede jugar con el avance al encendido con mayor precisión.
En un principio se utilizaron las bobinas dobles de encendido (figura de abajo) pero se mantenían los cables de alta tensión como vemos en la figura (derecha). A este encendido se le denomina: sistema de encendido sin distribuidor o también llamado encendido "estático".
Esquema de un sistema de encendido sin distribuidor para un motor de 4 cilindros
SISTEMA DE ENCENDIDO POR GENERADOR HALL.
El generador de impulsos de inducción: es uno de los más utilizados en los sistemas de encendido. Esta instalado en la cabeza del distribuidor sustituyendo al ruptor, la señal eléctrica que genera se envía a la unidad electrónica que gestiona el corte de la corriente del bobinado primario de la bobina para generar la alta tensión que se manda a las bujías. El generador de impulsos esta constituido por una rueda de aspas llamada rotor, de acero magnético, que produce durante su rotación una variación del flujo magnético del imán permanente que induce de esta forma una tensión en la bobina que se hace llegar a la unidad electrónica. La rueda tiene tantas aspas como cilindros tiene el motor y a medida que se acerca cada una de ellas a la bobina de inducción, la tensión va subiendo cada vez con mas rapidez hasta alcanzar su valor máximo cuando la bobina y el aspa estén frente a frente (+V). Al alejarse el aspa siguiendo el giro, la tensión cambia muy rápidamente y alcanza su valor negativo máximo (-V) . En este cambio de tensión se produce el encendido y el impulso así originado en el distribuidor se hace llegar a la unidad electrónica. Cuando las aspas de la rueda no están enfrentadas a la bobina de inducción no se produce el encendido.
El generador de impulsos de "efecto Hall" se basa en crear una barrera magnética para interrumpirla periódicamente, esto genera una señal eléctrica que se envía a la centralita electrónica que determina el punto de encendido.
Este generador esta constituido por una parte fija que se compone de un circuito integrado Hall y un imán permanente con piezas conductoras. La parte móvil del generador esta formada por un tambor obturador, que tiene una serie de pantallas tantas como cilindros tenga el motor. Cuando una de las pantallas del obturador se sitúa en el entrehierro de la barrera magnética, desvía el campo magnético impidiendo que pase el campo magnético al circuito integrado. Cuando la pantalla del tambor obturador abandona el entrehierro, el campo magnético es detectado otra vez por el circuito integrado. Justo en este momento tiene lugar el encendido. La anchura de las pantallas determina el tiempo de conducción de la bobina.
Esquema de un generador de impulsos de "efecto Hall" y señal eléctrica correspondiente.
Para distinguir si un distribuidor lleva un generador de impulsos "inductivo" o de "efecto Hall" solo tendremos que fijarnos en el número de cables que salen del distribuidor a la centralita electrónica. Si lleva solo dos cables se trata de un distribuidor con generador de impulsos "inductivo", en caso de que lleve tres cables se tratara de un distribuidor con generador de impulsos de "efecto Hall".Para el buen funcionamiento del generador de impulsos hay que comprobar la distancia entre la parte fija y la parte móvil del generador, que siempre deben de mantener la distancia que nos preconiza el fabricante.
SISTEMA DE ENCENDIDO DIS.
El sistema de encendido DIS (Direct Ignition System)
El sistema de encendido DIS (Direct Ignition System) también llamado: sistema de encendido sin distribuidor (Distributorless Ignition System), se diferencia del sistema de encendido tradicional en suprimir el distribuidor, con esto se consigue eliminar los elementos mecánicos, siempre propensos a sufrir desgastes y averías.
Además la utilización del sistema DIS tiene las siguientes ventajas:
- Tiene un gran control sobre la generación de la chispa ya que hay mas tiempo para que la bobina genere el suficiente campo magnético para hacer saltar la chispa que inflame la mezcla. Esto reduce el numero de fallos de encendido a altas revoluciones en los cilindros por no ser suficiente la calidad de la chispa que impide inflamar la mezcla.
- Las interferencias eléctricas del distribuidor son eliminadas por lo que se mejora la fiabilidad del funcionamiento del motor, las bobinas pueden ser colocadas cerca de las bujías con lo que se reduce la longitud de los cables de alta tensión, incluso se llegan a eliminar estos en algunos casos como ya veremos.
- Existe un margen mayor para el control del encendido, por lo que se puede jugar con el avance al encendido con mayor precisión.
En un principio se utilizaron las bobinas dobles de encendido (figura de abajo) pero se mantenían los cables de alta tensión como vemos en la figura (derecha). A este encendido se le denomina: sistema de encendido sin distribuidor o también llamado encendido "estático".
Esquema de un sistema de encendido sin distribuidor para un motor de 4 cilindros
Una evolución en el sistema DIS ha sido integrar en el mismo elemento la bobina de encendido y la bujía (se eliminan los cables de alta tensión). A este sistema se le denomina sistema de encendido directo o también conocido como encendido estático integral, para diferenciarle del anterior aunque los dos eliminen el uso del distribuidor.
Esquema de un sistema de encendido directo para motor de 4 cilindros.1.- Módulo de alta tensión
2.- Modulo de encendido, unidad electrónica.
3.- Captador posición-régimen.
4.- Captador de presión absoluta.
5.- Batería.
6.- Llave de contacto.
7.- Mini bobina de encendido.
8.- Bujías.
Esquema de un sistema de encendido directo para motor de 4 cilindros.1.- Módulo de alta tensión
2.- Modulo de encendido, unidad electrónica.
3.- Captador posición-régimen.
4.- Captador de presión absoluta.
5.- Batería.
6.- Llave de contacto.
7.- Mini bobina de encendido.
8.- Bujías.
Se diferencian dos modelos a la hora de implantar este ultimo sistema:
- Encendido independiente: utiliza una bobina por cada cilindro.
- Encendido independiente: utiliza una bobina por cada cilindro.
Sistema DIS implantado en un motor en "V" de 6 cilindros.

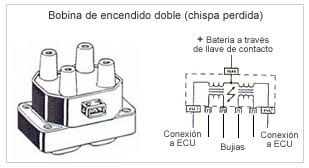

- Encendido simultáneo: utiliza una bobina por cada dos cilindros. La bobina forma conjunto con una de las bujías y se conecta mediante un cable de alta tensión con la otra bujía.
Sistema DIS implantado en un motor en "V" de 6 cilindros.
A este sistema de encendido se le denomina también de "chispa perdida" debido a que salta la chispa en dos cilindros a la vez, por ejemplo, en un motor de 4 cilindros saltaría la chispa en el cilindro nº 1 y 4 a la vez o nº 2 y 3 a la vez. En un motor de 6 cilindros la chispa saltaría en los cilindros nº 1 y 4, 2 y 5 o 3 y 6. Al producirse la chispa en dos cilindros a la vez, solo una de las chispas será aprovechada para provocar la combustión de la mezcla, y será la que coincide con el cilindro que esta en la carrera de final de "compresión", mientras que la otra chispa no se aprovecha debido a que se produce en el cilindro que se encuentra en la carrera de final de "escape".
Gráfico de una secuencia de encendido en un sistema de encendido "simultáneo" ("chispa perdida").
Se ve por ejemplo: como salta chispa en el cilindro nº 2 y 5 a la vez, pero solo esta el cilindro nº 5 en compresión.
Las bujías utilizadas en este sistema de encendido son de platino sus electrodos, por tener como característica este material: su estabilidad en las distintas situaciones de funcionamiento del motor.
El voltaje necesario para que salte la chispa entre los electrodos de la bujía depende de la separación de los electrodos y de la presión reinante en el interior de los cilindros. Si la separación de los electrodos esta reglada igual para todas las bujías entonces el voltaje será proporcional a la presión reinante en los cilindros. La alta tensión de encendido generada en la bobina se dividirá teniendo en cuenta la presión de los cilindros. El cilindro que se encuentra en compresión necesitara mas tensión para que salte la chispa que el cilindro que se encuentra en la carrera de escape. Esto es debido a que el cilindro que se encuentra en la carrera de escape esta sometido a la presión atmosférica por lo que necesita menos tensión para que salte la chispa. Si comparamos un sistema de encendido DIS y uno tradicional con distribuidor tenemos que la alta tensión necesaria para hacer saltar la chispa en la bujía prácticamente es la misma.
- Encendido simultáneo: utiliza una bobina por cada dos cilindros. La bobina forma conjunto con una de las bujías y se conecta mediante un cable de alta tensión con la otra bujía.
Sistema DIS implantado en un motor en "V" de 6 cilindros.
A este sistema de encendido se le denomina también de "chispa perdida" debido a que salta la chispa en dos cilindros a la vez, por ejemplo, en un motor de 4 cilindros saltaría la chispa en el cilindro nº 1 y 4 a la vez o nº 2 y 3 a la vez. En un motor de 6 cilindros la chispa saltaría en los cilindros nº 1 y 4, 2 y 5 o 3 y 6. Al producirse la chispa en dos cilindros a la vez, solo una de las chispas será aprovechada para provocar la combustión de la mezcla, y será la que coincide con el cilindro que esta en la carrera de final de "compresión", mientras que la otra chispa no se aprovecha debido a que se produce en el cilindro que se encuentra en la carrera de final de "escape".
Gráfico de una secuencia de encendido en un sistema de encendido "simultáneo" ("chispa perdida").
Se ve por ejemplo: como salta chispa en el cilindro nº 2 y 5 a la vez, pero solo esta el cilindro nº 5 en compresión.
Las bujías utilizadas en este sistema de encendido son de platino sus electrodos, por tener como característica este material: su estabilidad en las distintas situaciones de funcionamiento del motor.
El voltaje necesario para que salte la chispa entre los electrodos de la bujía depende de la separación de los electrodos y de la presión reinante en el interior de los cilindros. Si la separación de los electrodos esta reglada igual para todas las bujías entonces el voltaje será proporcional a la presión reinante en los cilindros. La alta tensión de encendido generada en la bobina se dividirá teniendo en cuenta la presión de los cilindros. El cilindro que se encuentra en compresión necesitara mas tensión para que salte la chispa que el cilindro que se encuentra en la carrera de escape. Esto es debido a que el cilindro que se encuentra en la carrera de escape esta sometido a la presión atmosférica por lo que necesita menos tensión para que salte la chispa. Si comparamos un sistema de encendido DIS y uno tradicional con distribuidor tenemos que la alta tensión necesaria para hacer saltar la chispa en la bujía prácticamente es la misma.
